Prise remorque 7 broches : câblage et défaut de masse

Mise à jour le 21 septembre 2026

Le raccordement d’une prise remorque 7 broches repose sur sept plots normalisés où la broche 3 assure le retour de masse commun à l’ensemble du circuit 12V. La quasi-totalité des dysfonctionnements constatés sur les feux arrière provient d’une défaillance sur cette masse plutôt que d’une rupture du câblage.

Comprendre le fonctionnement de chaque plot et maîtriser les points de contrôle évite les anomalies de signalisation et préserve les calculateurs du véhicule tracteur.

Pourquoi la masse de la broche 3 provoque-t-elle l’effet sapin de Noël ?

Le phénomène de feux clignotants anarchiques survient lorsque le courant électrique ne peut plus s’évacuer par la broche 3 pour rejoindre le châssis du véhicule tracteur. Privé de son retour direct à la masse, le courant cherche une autre issue et traverse les filaments des ampoules voisines connectées au même faisceau. Dès que le conducteur freine ou enclenche un clignotant, plusieurs ampoules s’allument à faible intensité de manière désordonnée.

Les retours d’expérience partagés sur les forums spécialisés soulignent que ce désordre optique provient presque systématiquement d’une mauvaise masse au niveau du plot blanc numéro 3. La rouille sur la vis de masse ou l’oxydation des fiches bloque la circulation du courant vers la carrosserie.

Comment identifier un défaut de retour de masse sur la remorque ?

L’observation directe des blocs optiques permet de repérer instantanément une rupture de masse commune. Lorsqu’une ampoule de clignotant s’active, les feux de position adjacents faiblissent ou scintillent au même rythme au lieu de rester stables. Le courant emprunte en effet le circuit des veilleuses pour boucler son retour.

Pour confirmer l’anomalie, reliez temporairement le plot 3 à une zone métallique nue du châssis de la remorque à l’aide d’un fil volant. Si les ampoules retrouvent immédiatement leur intensité normale et leur indépendance, le circuit de masse d’origine est dégradé.

Quelle est la méthode pour nettoyer et protéger les connecteurs contre l’oxydation ?

Le traitement des fiches oxydées commence par un brossage soigné des broches en laiton à l’aide d’une brosse métallique étroite ou d’un papier abrasif à grain fin. L’humidité stagnante et les projections de sel créent une couche de vert-de-gris non conductrice qui isole les plots.

Pulvérisez ensuite un produit nettoyant spécial contacts électriques sur les prises mâle et femelle pour chasser les impuretés résiduelles. L’application finale d’une graisse diélectrique protège les surfaces métalliques de la corrosion sans perturber le passage du courant 12V.

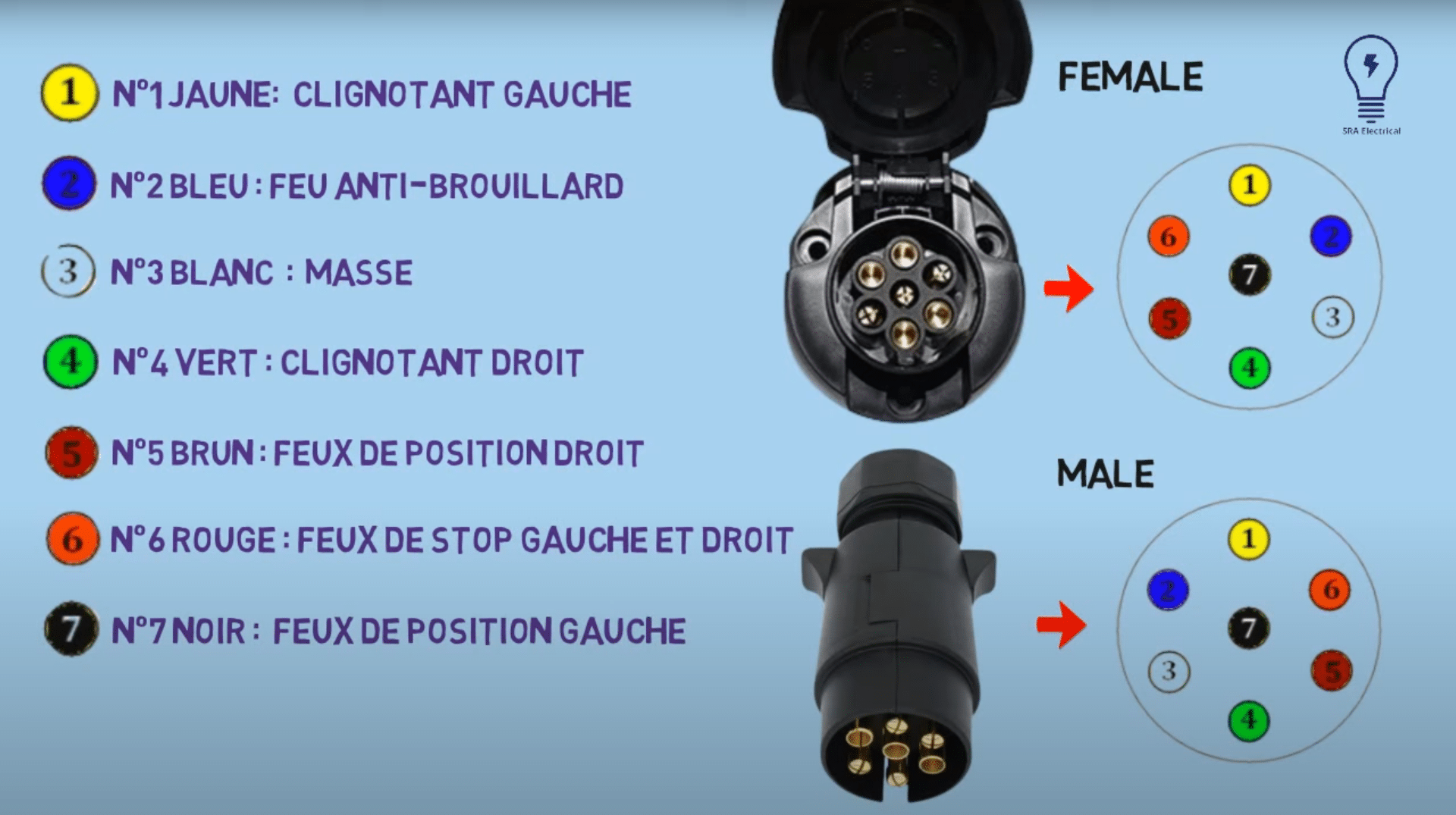

Quel est le schéma de câblage et le code couleur officiel de la prise 7 broches ?

Le câblage standardisé d’un attelage à 7 plots distribue les fonctions d’éclairage réglementaires en séparant les côtés gauche et droit. Cette configuration garantit un fonctionnement homogène quel que soit le véhicule tracteur raccordé.

Le tableau ci-dessous détaille la correspondance entre les bornes, les fonctions et la couleur standard des conducteurs selon la norme ISO 1724 :

Quelle est l’affectation normalisée des 7 plots selon la norme ISO 1724 ?

La norme ISO 1724 attribue une fonction précise à chaque borne afin d’assurer l’interopérabilité des remorques sur l’ensemble du réseau routier européen. Les plots 1 et 4 commandent respectivement les clignotants gauche et droit. Le plot 2 alimente le feu antibrouillard, tandis que le plot 6 transmet la commande de feux stop lors de l’appui sur la pédale de frein.

Les feux de position sont scindés sur les broches 5 (côté droit avec l’éclairage de plaque) et 7 (côté gauche). Cette dissociation évite l’extinction complète de l’éclairage nocturne de la remorque si le fusible d’un des deux côtés du véhicule venait à griller.

Pourquoi faut-il se fier aux numéros de broches plutôt qu’aux couleurs ?

Les numéros gravés à l’arrière des connecteurs constituent le seul repère fiable lors du montage. Certains faisceaux adaptables ou réparés par le passé utilisent des fils dont l’isolant ne correspond pas au code couleur officiel. Un fil blanc peut ainsi avoir été affecté par erreur à un clignotant sur un faisceau artisanal.

Vérifiez systématiquement le chiffre moulé dans le plastique (de 1 à 7) à proximité de chaque borne à vis avant de serrer votre conducteur en cuivre.

Erreurs concrètes lors du raccordement du faisceau et corrections d’atelier

Le montage d’un faisceau d’attelage expose à des pièges de câblage fréquents qui perturbent le fonctionnement des feux ou dégradent l’installation. Quatre erreurs majeures se rencontrent régulièrement :

• Brancher les fils en se repérant sur la face avant du socle : cette inversion en miroir affecte les clignotants du mauvais côté sur la remorque. Il faut toujours repérer les numéros gravés au dos du boîtier, là où les brins de cuivre sont introduits dans les bornes à visser.
• Poser des connecteurs rapides auto-dénudants sur le faisceau : ces clips sectionnent des brins conducteurs et favorisent l’oxydation interne, ce qui engendre des coupures d’éclairage intermittentes. Il convient de réaliser des épissures soudées sous gaine thermorétractable ou d’employer des manchons étanches à sertir.
• Fixer la cosse de masse sur une tôle peinte : le passage du courant vers la carrosserie est bloqué par la couche de vernis, provoquant un non-fonctionnement global de la rampe de feux. La solution consiste à poncer la tôle jusqu’au métal brut à l’endroit exact où la cosse à œillet est vissée.
• Relier les deux circuits de veilleuses sur un conducteur unique : ponter les broches 5 et 7 surcharge la ligne électrique d’un seul côté du véhicule et peut déclencher une alerte au combiné d’instruments. Chaque ligne de veilleuse doit rester branchée sur sa borne dédiée jusqu’au connecteur final.

Comment réaliser le branchement sur un véhicule moderne multiplexé ?

Les automobiles récentes utilisent un réseau de communication numérique pour gérer les consommateurs électriques à bord. Raccorder un faisceau classique sur ces véhicules nécessite des précautions strictes pour ne pas perturber la transmission des données électroniques.

Le câblage doit préserver la sensibilité des boîtiers électroniques qui surveillent en temps réel l’intensité absorbée par les optiques d’éclairage.

Pourquoi le repiquage direct est-il dangereux pour l’ordinateur de bord ?

Le repiquage direct de la remorque sur les feux arrière du véhicule augmente la consommation de courant mesurée par le calculateur d’éclairage. L’ordinateur de bord interprète cette charge supplémentaire comme une anomalie, ce qui active des voyants d’alerte, désactive la ligne ou met le système en sécurité.

Une surcharge prolongée sur ces circuits basse puissance risque d’endommager les étages de puissance du boîtier de servitude. La réparation d’un module électronique grillé impose un remplacement coûteux et une reprogrammation complète de l’unité centrale.

Quel rôle joue le boîtier relais électronique universel ?

Le boîtier relais électronique universel (ou module électronique d’attelage) capte le signal lumineux des feux de la voiture par détection de tension à très faible intensité, sans prélever d’énergie sur le circuit multiplexé. Il prend le relais pour alimenter les ampoules de la remorque en puisant directement son courant sur la batterie 12V via un câble protégé par un fusible indépendant.

Cette séparation galvanique isole le réseau électronique du véhicule tracteur, évitant ainsi toute répercussion en cas de court-circuit survenu sur la prise de l’attelage.

Comment tester efficacement son installation électrique de remorque ?

Un diagnostic méthodique de la prise permet d’isoler rapidement l’origine d’une panne entre le véhicule tracteur et la remorque. L’utilisation d’outils de mesure basiques évite de remplacer des ampoules intactes alors que le défaut se situe dans la prise d’attelage.

Le contrôle des tensions s’effectue directement sur les fiches du socle femelle fixé sous le pare-chocs avant tout départ sur route.

Comment utiliser un multimètre numérique pour contrôler les tensions ?

Le test d’une prise de remorque au multimètre s’effectue en mode courant continu 20V. Placez la pointe noire sur le plot 3 (masse) et la pointe rouge sur le plot à tester.

Actionnez successivement chaque commande au volant (clignotants, feux de croisement, pédale de frein). L’appareil doit indiquer une tension stable d’environ 12 volts sur chaque broche testée lorsque la commande correspondante est activée.

Peut-on utiliser un adaptateur entre une prise 13 broches et une remorque 7 broches ?

Un adaptateur compact permet d’atteler une remorque équipée d’une fiche 7 broches sur une voiture disposant d’un socle à 13 broches. Cet accessoire assure la redirection des 7 fonctions de signalisation de base sans aucune modification physique du câblage d’origine.

Les fonctions supplémentaires propres aux connecteurs 13 broches, comme le feu de recul ou l’alimentation permanente 12V destinée à l’équipement intérieur d’une caravane, ne sont logiquement pas transmises à la prise 7 broches.

Un contrôle régulier de la propreté du plot 3 et un raccordement conforme aux numéros gravés garantissent une signalisation fiable sur votre remorque.

Les informations de cet article sont fournies à titre indicatif. En cas de doute sur la sécurité d’un aliment ou d’une installation, consultez les recommandations des autorités compétentes ou un professionnel qualifié.

FAQ

Pourquoi mes feux de remorque clignotent-ils faiblement quand j’actionne le clignotant ?

Ce dysfonctionnement signale une coupure ou une résistance anormale sur le circuit de masse de la broche 3, forçant le courant 12V à chercher son retour à travers les autres ampoules du bloc optique.

Quelle est la couleur officielle du fil de masse sur une prise 7 broches ?

Le conducteur de masse raccordé au plot 3 est de couleur blanche selon les spécifications de la norme ISO 1724.

Pourquoi séparer les veilleuses gauche et droite sur deux broches distinctes ?

L’attribution des feux de position sur les plots 5 (droit) et 7 (gauche) maintient un côté éclairé sur la remorque si le fusible de l’autre ligne venait à céder de nuit.

Comment tester sa prise sans multimètre ?

Une lampe témoin 12V connectée entre le plot 3 et chaque borne réceptrice permet de visualiser instantanément l’arrivée du courant lorsque les feux correspondants sont allumés au tableau de bord.

Peut-on raccorder un feu de recul sur une prise 7 broches classique ?

Le socle standard à 7 broches selon la norme ISO 1724 ne possède aucun plot dédié au feu de recul, cette fonction nécessitant un faisceau d’attelage à 13 broches.
