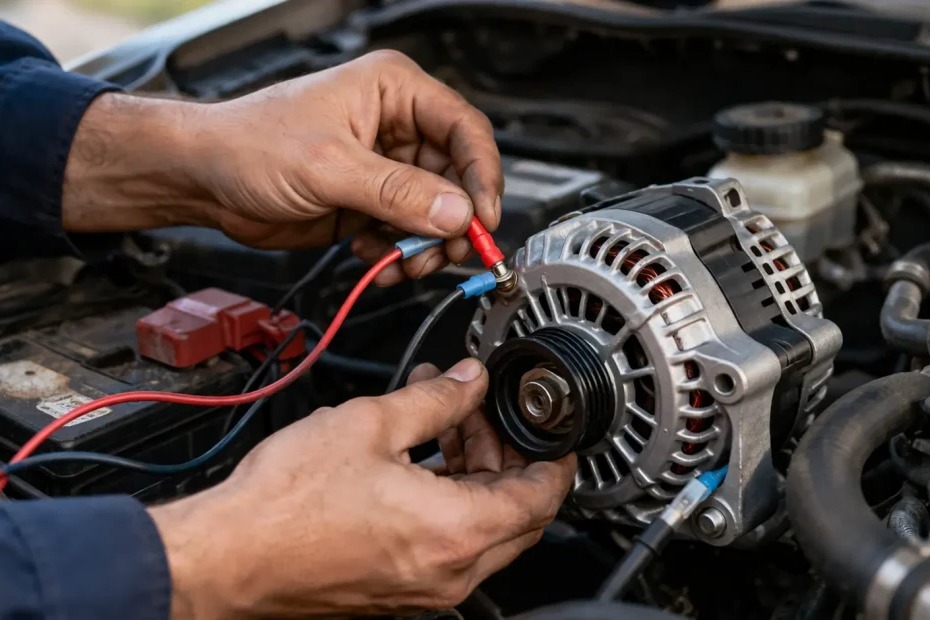

Vous cherchez à comprendre comment réussir le branchement d’un alternateur 3 fils sur votre voiture ou votre vieux combi aménagé ? Si vous êtes déjà resté en rade à cause d’une batterie à plat, vous savez à quel point l’alternateur est crucial. Pourtant, entre les schémas de câblage obscurs et la jungle des fils à gérer sous le capot, ce n’est pas forcément évident. Dans cet article, je vais vous expliquer pas à pas comment brancher un alternateur à 3 fils, éviter les pièges classiques, et surtout, faire en sorte que tout fonctionne du premier coup. Prêt à enfiler les gants et à sortir le multimètre ? C’est parti !
Pourquoi le branchement d’alternateur 3 fils pose question ?
Derrière ce sujet en apparence technique se cache une question simple : comment assurer que la batterie se recharge bien et que tout l’équipement électrique fonctionne ? Sur les véhicules un peu plus anciens, le passage à un alternateur 3 fils est monnaie courante, notamment parce qu’il offre fiabilité et performance… à condition de bien le brancher ! Une simple erreur, et c’est la (mauvaise) surprise au prochain démarrage.
Pour y voir clair, il faut d’abord comprendre à quoi servent ces fameux trois fils qu’on recroise sur pas mal de Renault, Peugeot, ou sur les américaines type GM.
Comment fonctionne un alternateur 3 fils ?
Un alternateur à trois fils n’a rien de sorcier, mais chaque câble a sa mission bien précise :
- Borne principale (B+) : le fil le plus costaud, qui envoie le courant dans la batterie. C’est lui qui supporte le gros de la charge.
- Fil d’excitation (IGN ou L) : il reçoit du courant dès qu’on tourne la clé de contact et sert au démarrage de la charge de l’alternateur : en gros, il “réveille” l’alternateur au bon moment.
- Fil de détection ou Sense : il mesure la tension réelle dans le système électrique du véhicule, afin que le régulateur adapte la production de courant.
Vous voyez, une fois qu’on décode les sigles, ça devient déjà plus concret. Une petite astuce : sur la majorité des alternateurs, chaque borne est identifiée, mais mieux vaut toujours vérifier avec la doc ou directement avec un schéma branchement alternateur 3 fils, car certains modèles jouent aux devinettes avec les marquages !
Étape par étape : réussir le branchement d’un alternateur 3 fils
Les outils et le matériel à prévoir
- Un alternateur 3 fils adapté à votre véhicule.
- Des cosses batterie et cosses rondes isolées.
- Du câble électrique (gaine rouge pour le B+, noir ou marron pour la masse, fil de couleur pour l’excitation et le sense).
- Un multimètre.
- Petit outillage habituel (clés, tournevis, coupe-fil, pinces à sertir).
- Schéma électrique spécifique à votre modèle (impératif pour les couleurs de fils et la disposition).
- Gants et lunettes de protection – croyez-moi, personne n’aime les mains noires et les yeux qui piquent !
Petit rappel : avant toute chose, débranchez toujours la batterie. On ne plaisante pas avec l’électricité auto, même si c’est du 12 V. Et j’insiste… Une fois, dans la précipitation, j’ai oublié : le tournevis a touché la masse, j’ai eu droit à un joli feu d’artifice ! Un grand classique.
Repérer les bornes et comprendre le schéma branchement alternateur 3 fils
Chaque alternateur est un peu différent, mais on retrouve souvent :
- B+ (BATT ou BAT) – borne la plus grosse, raccordée en direct à la batterie via une cosse vissée, parfois protégée par un fusible.
- Sense (S) – prise souvent située sur une borne latérale, reliée au faisceau principal.
- IGN ou L – borne d’excitation, connectée au témoin de charge du tableau de bord via le contacteur à clé.
Petite astuce perso : sur certains alternateurs, ces trois bornes sont groupées sur une seule prise, parfois c’est séparé. Mieux vaut souffler la poussière pour lire les marquages (expérience vécue sur une vieille 205…).
| Fils principaux | Rôle | Point de branchement conseillé | Astuce sécurité |
|---|---|---|---|
| B+ (batterie) | Transporte l’énergie vers la batterie | Cosse principale batterie, protégée par un fusible 80A | Bouclez le fil loin des sources de chaleur |
| Sense | Donne la tension réelle au régulateur | Prise sur le faisceau principal ou pont entre B+ et S | Contact à vérifier pour éviter les chutes de tension |
| IGN (ou L) | Excite le rotor, témoin au tableau de bord | Contact mis, via l’ampoule de charge (12V après contact) | Ajoutez un relais si le circuit excité est faible |
Passer à l’action : le branchement pas à pas
- Débranchez la batterie. Faites-le d’abord sur la borne négative. C’est la base, mais on ne le répétera jamais assez.
- Fixation de l’alternateur. Positionnez-le bien droit, vérifiez que l’axe et la poulie tournent librement. Tendez la courroie juste ce qu’il faut : ni trop lâche, ni à l’ancienne façon “violon”.
- Branchement du B+. Utilisez un câble de section suffisante (au moins 16 mm² sur la majorité des véhicules). Reliez la borne B+ à la borne positive de la batterie, ajoutez un fusible si ce n’est pas déjà fait.
- Connexion du fil Sense (S). Il peut se brancher soit en repiqué direct sur la borne B+ (cas courant en rénovation), soit sur le faisceau si vous souhaitez que le régulateur détecte la tension la plus fidèle du système.
- Branchement de l’IGN : Généralement, partez du voyant d’alerte du tableau de bord (petite ampoule dans le combiné), filet contact. Si vous n’avez plus de voyant ou en cas de doute, tirez un fil protégé par un relais pour éviter la surchauffe de circuits faibles.
- Masse : Certains alternateurs 3 fils n’ont pas de prise “masse” dédiée (il utilisent leur propre corps métallique fixé sur le moteur). Sur les installations compliquées ou les châssis repeints, ajoutez un câble entre une vis du corps et le châssis.
Petite parenthèse : je revois encore Francis, un copain mécano, perdre une demi-journée parce qu’il avait oublié la masse. Des heures à chercher une panne imaginaire… alors que tout venait d’une vilaine oxydation sous la patte de fixation. Comme quoi, le diable est dans les détails.
Comment tester et valider votre branchement alternateur 3 fils ?
Vous avez tout raccordé ? Bravo ! Mais on va quand même vérifier… Avant la mise sous tension, prenez quelques minutes pour contrôler ces points :
- Multimètre : vérifiez qu’il n’y a pas de résistance anormale (test de continuité) entre les fils et la masse, surtout sur le B+ et le Sense.
- Isolement : contrôlez qu’aucun fil ne frotte contre une partie métallique (protection avec gaine thermorétractable ou ruban adhésif auto obligatoire).
- Test à blanc : si possible, connectez la batterie puis mettez juste le contact. Le témoin de charge doit s’allumer, et s’éteindre (ou diminuer d’intensité) moteur tournant.
Une fois en route, le test final : mesurez la tension batterie moteur au ralenti et accéléré (vous cherchez une tension stable entre 13,5V et 14,5V). Voyant bizarre, tension en déroute, bruits suspects ? Il vaut mieux s’arrêter tout de suite pour ne pas envoyer votre alternateur tout neuf au cimetière des pièces !
Erreurs courantes lors du branchement d’un alternateur à 3 fils
- Inverser Sense et IGN : vous faussez la régulation, et ça peut abîmer la batterie. Ça m’est arrivé une fois sur une R21, le voyant faisait la discothèque…
- Oublier le fusible sur B+ : un court-circuit, et c’est le feu d’artifice assuré sous le capot.
- Raccorder le Sense à une source parasite : vous risquez d’avoir des chutes de tension importantes et une batterie jamais vraiment chargée.
- Fil trop fin : la section, c’est la vie. Prévoyez largement plutôt que pas assez.
- Laisser le fil d’excitation sans voyant de charge : adieu test de bon fonctionnement au tableau de bord ! Mettez toujours une petite ampoule pour garantir le diagnostic en cas de problème.
(Tip perso : gardez un carnet des branchements avec couleurs de fils et prises, ça vous sauvera en cas de souci des mois plus tard, surtout sur des rénovations ou installations artisanales.)
Schémas et ressources utiles pour le branchement alternateur 3 fils
Le schéma ci-dessous résume ce que vous devez retrouver pour ne pas vous tromper de borne. Astuce : dessinez le vôtre avant de démonter, rien de tel que sa propre “carte aux trésors” personnalisée.
- Pour le tutoriel complet, supprimer le lien html.
- Pour le récit d’installation, supprimer le lien html.
- Pour le schéma fonctionnel, supprimer le lien html.
Gardez à l’esprit que chaque véhicule a un petit quelque chose de spécifique, n’hésitez pas à consulter la doc technique ou les forums spécialisés.
Checklist : points à vérifier avant le premier démarrage
| Étape | Outil | Statut | Remarque |
|---|---|---|---|
| Déconnexion batterie | Clé plate | ✔️ | Indispensable avant toute manipulation |
| Contrôle fixation alternateur | Clé dynamométrique | ✔️ | Ne pas trop serrer, attention à l’alignement de la courroie |
| Serrage cosses et câblage | Pince à sertir | ✔️ | Contacts fermes et propres |
| Pose du fusible B+ | Fusible 80A | ✔️ | À 10 cm maxi de la borne |
| Test témoin de charge | Multimètre et contact | ✔️ | L’ampoule doit s’allumer au contact, s’éteindre moteur tournant |
| Mesure tension batterie en charge | Multimètre | ✔️ | Entre 13,5V et 14,5V idéalement |
Optimiser la longévité de votre alternateur 3 fils
Un alternateur bien branché, c’est bien, mais il doit aussi durer dans le temps. Voici mes conseils pour préserver votre installation :
- Vérifiez la tension de courroie tous les 10 000 km. Une courroie détendue ou craquelée, et c’est la panne assurée.
- Contrôlez la propreté des connexions : humidité et corrosion ne font pas bon ménage avec l’électricité.
- Faites tourner le moteur après un long arrêt : l’alternateur aime travailler un peu chaque mois pour éviter le grippage des roulements.
Astuce du week-end : profitez d’un changement de batterie ou d’une vidange pour jeter un œil à l’état général de l’alternateur. Rien de pire que de découvrir une cosse à moitié fondue au bord d’une nationale…
Une touche de vécu… et un mot d’encouragement
Pour la petite anecdote : j’ai remis sur la route une vieille Peugeot 505 break familiale qui servait à tout, y compris à dépanner des amis en panne sur la route. Le branchement de l’alternateur 3 fils avait été bricolé à l’arrache par un précédent propriétaire — il ne rechargeait la batterie qu’en descente ! Après relecture complète du schéma et câblage soigné, elle a roulé sans souci pendant des années dans le nord, été comme hiver.
Alors si je peux vous donner un conseil : prenez le temps de faire les choses proprement, notez tout, protégez vos câbles… Vous verrez, pas besoin d’être ingénieur pour réussir le branchement d’un alternateur 3 fils. Et puis avouez, il y a une vraie satisfaction quand on voit la charge grimper au multimètre, surtout après une réparation maison ! Besoin d’un schéma précis, d’un conseil particulier ou envie de partager vos galères et astuces ? Les commentaires sont ouverts sur Dinatel.fr. À vos outils, et bon ride à tous !
FAQ : branchement alternateur à 3 fils
Quels sont les trois fils principaux d’un alternateur 3 fils ?
B+ (batterie), Sense, et IGN ou L (excitation). Le B+ va à la batterie, le Sense mesure la tension réelle du circuit, et IGN/L sert à activer l’alternateur via le témoin de charge.
Peut-on brancher le Sense et le B+ ensemble ?
Oui, c’est une astuce courante sur les installations simplifiées ou les anciennes voitures. Néanmoins, pour une régulation plus précise, mieux vaut envoyer le Sense du côté du faisceau principal, là où la tension chute potentiellement.
Que faire si le voyant de charge reste allumé après installation ?
C’est souvent le fil IGN (ou L) mal branché ou l’oubli de la petite ampoule-témoin indispensable. Pensez à vérifier le câblage entre l’alternateur, le combiné et la masse.
Comment tester un alternateur 3 fils une fois branché ?
Mettez le moteur en marche, multimètre sur la batterie : vous devez lire 13,5–14,5 V. Le voyant de charge s’allume contact mis, puis s’éteint moteur tournant. Si la valeur reste sous 13 V, suspectez la courroie, le régulateur, ou les câblages.
Quels sont les symptômes d’un branchement incorrect ?
Entre autres : batterie qui ne tient pas la charge, voyants qui clignotent, surcharges électriques, ou odeur de brûlé côté câblage. Dans tous les cas, arrêtez immédiatement le véhicule et recontrôlez chaque branchement.
