Remplacer un fusible d’allume-cigare qui saute ne règle rien tant que l’origine du court-circuit n’est pas identifiée. Selon que la coupure intervient prise vide ou au branchement d’un chargeur, l’origine de la panne change radicalement : un court-circuit franc dans le réceptacle ou une surintensité provoquée par l’appareil raccordé.
Une prise classique de voiture n’est conçue que pour une intensité modérée de 5 à 8 Ampères en 12 volts. Brancher un compresseur portable ou accumuler des adaptateurs pousse immédiatement le circuit au-delà de son seuil de tolérance thermique. Pour réparer efficacement sans risquer le faisceau électrique, la méthode commence par un diagnostic méthodique entre la prise femelle et l’accessoire mâle.
Ce qu’il faut savoir d’abord
- Une prise allume-cigare classique tolère un courant continu de 5 à 8 Ampères au maximum.
- Un fusible qui grille sans aucun accessoire branché indique un court-circuit direct dans le socle ou sur le faisceau.
- Installer un fusible de calibre supérieur expose les câbles de bord à une surchauffe destructive.
Chiffres clés :
| Type de prise 12V | Intensité maximale supportée |
|---|---|
| Prise allume-cigare classique | 5 à 8 Ampères |
| Prise allume-cigare à verrouillage | Jusqu’à 15 Ampères |
| Embase 12/24V / Prise avec clapet de protection | Jusqu’à 20 Ampères |
Pourquoi le fusible de l’allume-cigare grille-t-il à vide ou avec un accessoire ?
Le fusible d’allume-cigare saute dès la mise sous contact quand un contact électrique direct relie la borne positive centrale à la masse cylindrique du réceptacle. Cette rupture immédiate du filament protecteur signale une anomalie structurelle interne de la prise, totalement indépendante de la consommation d’un quelconque chargeur externe.
Le diagnostic diverge nettement selon le moment précis de la coupure. Si le fusible résiste à vide et ne cède qu’à l’insertion d’un adaptateur USB, d’une glacière ou d’un gonfleur, la cause provient soit d’une surcharge demandée par l’appareil, soit d’un écrasement physique provoqué par la fiche mâle au fond du connecteur.
Comment savoir si le court-circuit est direct à vide ?
Un court-circuit direct à vide se manifeste dès que vous remplacez le fusible et remettez le contact sans aucun équipement enfiché dans le tableau de bord. Le filament claque instantanément dans la boîte à fusibles, souvent accompagné d’un petit claquement sec audible sous la planche de bord.
Ce phénomène signifie que le courant traverse la ligne sans rencontrer la moindre résistance de charge. Les deux pôles du circuit fermé se touchent en permanence : le positif 12V est directement plaqué contre le corps métallique relié au châssis, transformant le câblage en boucle directe avant même toute commande.
Pourquoi un chargeur ou un accessoire fait-il sauter le fusible ?
Un chargeur ou un accessoire fait sauter le fusible lorsque sa demande de puissance dépasse la limite thermique de la ligne ou quand sa fiche crée une liaison anormale. Certains convertisseurs réclament un appel de courant brutal qui dépasse la protection d’origine calibrée pour le véhicule.
La panne résulte aussi régulièrement d’une tige métallique interne au chargeur défectueuse. En s’enfonçant, les ergots latéraux de masse peuvent frotter la languette centrale positive si la géométrie de la fiche mâle est mal moulée, générant un arc franc au moment exact de la connexion mécanique.
Comment diagnostiquer et réparer une panne de prise allume-cigare ?
Le diagnostic d’une prise allume-cigare demande d’inspecter physiquement l’intérieur de l’embase après avoir isolé la batterie pour repérer toute déformation des lamelles. Un simple corps étranger conducteur tombé au fond du logement suffit à relier le plot d’alimentation central à la carcasse extérieure en acier.
La vérification du câblage arrière complète ce contrôle visuel pour vérifier qu’aucun connecteur ne s’est déboîté de sa gaine. Sur les faisceaux anciens, la chaleur répétée des anciens allume-cigares thermiques peut ramollir les isolants plastiques et favoriser des mises à la masse intempestives contre les armatures métalliques du tableau de bord.
Quelles sont les causes d’un court-circuit mécanique dans la prise ?
Un allume-cigare femelle défectueux dont la partie centrale ou les contacts de masse bougent ou sont mal ajustés peut provoquer un court-circuit avec la partie mâle. Lorsque la bague centrale prend du jeu sous l’effet des branchements répétés, l’isolant interne s’effrite et le plot positif entre en contact avec l’armature négative.
L’introduction accidentelle d’une pièce de monnaie, d’un trombone ou d’une vis dans le puits ouvert crée également un pont franc. Ce cas survient fréquemment sur les consoles centrales horizontales où la prise n’est pas dotée d’un capuchon hermétique d’origine, bloquant instantanément l’alimentation générale du circuit auxiliaire.
Comment tester et remplacer le fusible en toute sécurité ?

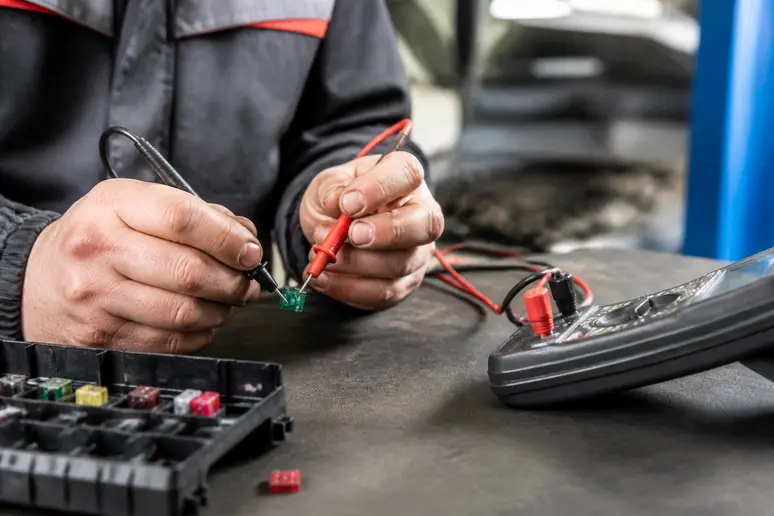

Tester un fusible de protection réclame de couper le contact, d’ouvrir le boîtier habitacle ou moteur, puis de vérifier la continuité de la languette interne à l’aide d’un multimètre réglé en mode ohmmètre. Une valeur infinie ou l’absence de bip confirme la rupture franche du conducteur protecteur.

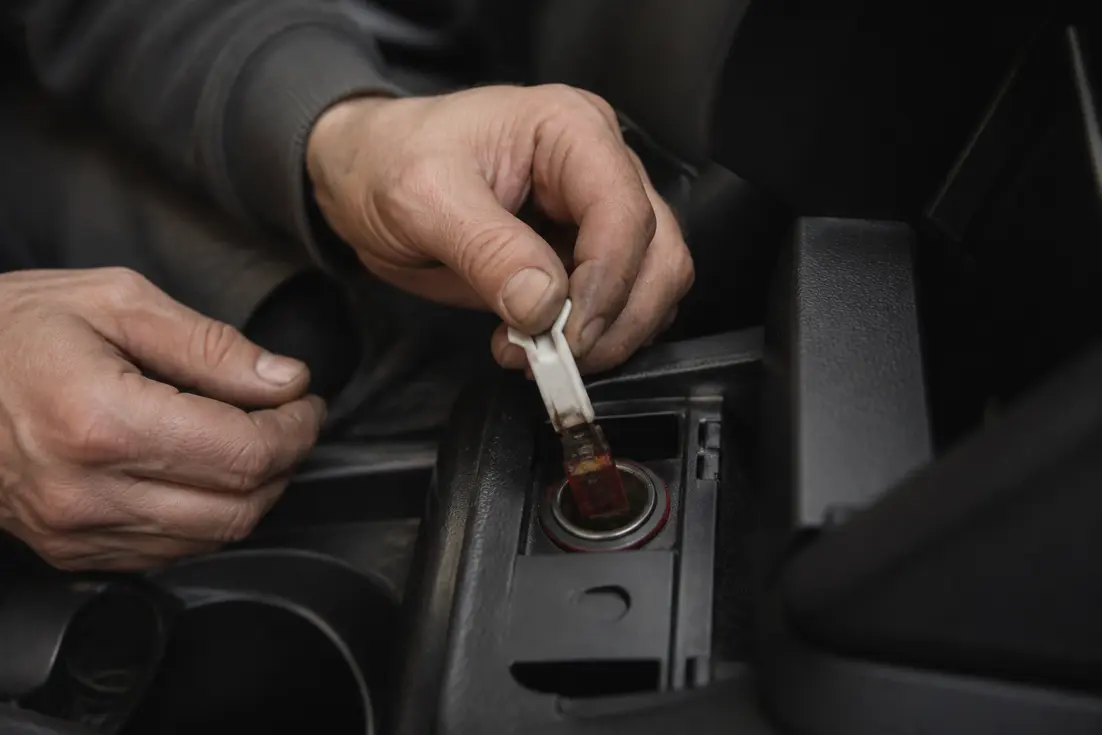

Pour remplacer l’élément grillé, retirez-le à l’aide de la pince d’extraction plastique logée dans le couvercle de la boîte. Insérez obligatoirement une pièce neuve rigoureusement identique en format et en ampérage, sans forcer sur les broches, afin de préserver l’élasticité des cosses de réception du porte-fusible.
Erreurs courantes sur le circuit allume-cigare
L’intervention sur une ligne 12 volts paraît élémentaire, mais plusieurs réflexes erronés conduisent à des dégâts matériels sérieux sur le faisceau électrique du véhicule.
- Augmenter l’ampérage du fusible pour stopper les coupures répétées. Cette pratique annule la sécurité thermique du câblage : les fils électriques d’origine fondent sous l’intensité excessive au lieu de déclencher la protection. Il faut impérativement conserver le calibre nominal prévu par le constructeur et éliminer la source de surcharge.
- Tenter de redresser les lamelles internes de la prise avec un tournevis métallique sans débrancher la batterie. L’outil touche inévitablement la masse et le pôle central en même temps, provoquant un arc électrique immédiat et la destruction du fusible neuf. Isolez toujours la borne négative de la batterie et utilisez un instrument plat isolé ou en plastique pour réaligner les contacts.
- Brancher un appareil à forte consommation sur une prise classique prévue pour 5 à 8 Ampères. L’embase chauffe excessivement, dégrade son sertissage et grille la protection de bord. Installez une ligne directe dédiée depuis la batterie avec une prise à clapet de 20 Ampères et un fusible déporté adapté pour faire fonctionner compresseurs ou glacières.
- Conserver un adaptateur USB bas de gamme dont la bague avant est desserrée. La bague filetée et le fusible interne de l’accessoire se dévissent au fond du puits, laissant des pièces métalliques libres qui court-circuitent le socle femelle. Remplacez immédiatement les fiches mâles présentant du jeu mécanique ou dont les ressorts latéraux bougent anormalement.
Quels sont les risques liés au choix de l’ampérage et du matériel ?
Modifier le calibre assigné à la ligne allume-cigare expose l’ensemble du faisceau d’habitacle à une montée en température incontrôlée. Un fusible constitue un point de rupture volontaire calculé selon la section du fil de cuivre : altérer ce paramètre revient à reporter la contrainte thermique directement sur les gaines isolantes cachées derrière les garnitures.
Un connecteur 12 volts fatigué génère également une résistance de contact anormale qui dégage de la chaleur au point de liaison. Ce phénomène fait fondre le support plastique de la prise bien avant que le courant n’atteigne le seuil de coupure du fusible, créant un risque réel d’avarie majeure sous la console de bord.
Pourquoi ne faut-il jamais installer un fusible plus puissant ?
Il ne faut jamais monter un fusible plus puissant sous prétexte que le modèle d’origine cède au branchement d’un équipement lourd. La section des câbles d’alimentation est précisément calculée par les ingénieurs pour supporter un flux d’électrons déterminé sans échauffement destructeur.
Si vous remplacez une cartouche de 10 Ampères par une version de 20 ou 25 Ampères, le câble devient lui-même le maillon faible. En cas de blocage moteur d’un compresseur ou de court-circuit interne, l’isolant en PVC brûle, dégage des fumées toxiques et peut propager un incendie aux calculateurs voisins de la planche de bord.
Quelle est la capacité réelle d’une prise allume-cigare ?
Une prise allume-cigare classique supporte un maximum de 5 à 8 A, ce qui correspond à une puissance utile restreinte comprise entre environ 60 et 96 Watts sous une tension nominale de 12 volts. Cette limite convient parfaitement à la recharge de téléphones portables ou au fonctionnement d’un récepteur GPS classique.
Pour les besoins plus exigeants, l’architecture du connecteur doit évoluer. Une prise allume-cigare à verrouillage encaisse jusqu’à 15 A, assurant un maintien mécanique robuste qui évite les faux contacts sous vibrations. Pour les équipements de raid ou de travail intensif, une embase 12/24V ou une prise avec clapet de protection supporte jusqu’à 20 A grâce à des sections de contact renforcées.

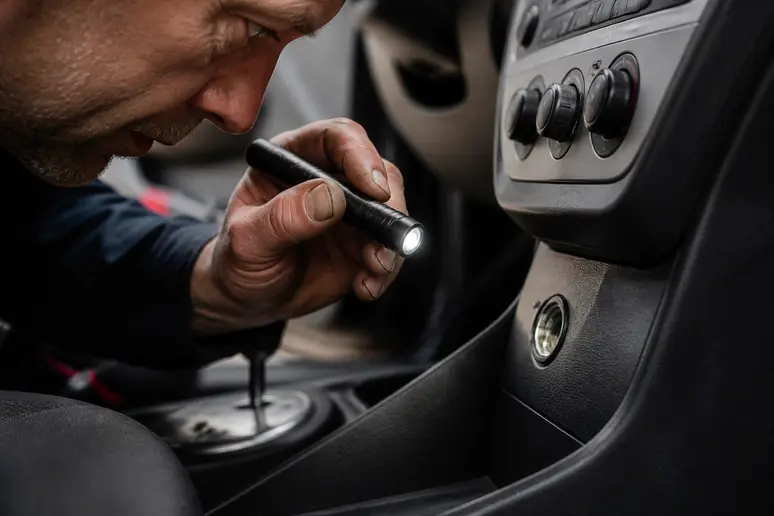

Inspectez dès aujourd’hui l’intérieur du puits de votre prise allume-cigare avec la lampe torche de votre smartphone pour vous assurer qu’aucun débris métallique ne touche le fond avant d’y insérer un nouveau fusible.
