Le compartiment moteur d’une Renault Mégane 3 peut paraître un véritable labyrinthe à première vue, surtout si l’on n’est pas un mécanicien aguerri. Comprendre son organisation et décrypter son schéma est utile pour l’entretien courant, le diagnostic de pannes et la sécurité.
Décrypter le schéma sous capot de la Mégane 3 implique de comprendre la spécificité des boîtiers de fusibles, leur vulnérabilité à l’oxydation et l’importance de schémas adaptés à chaque motorisation pour un diagnostic efficace.

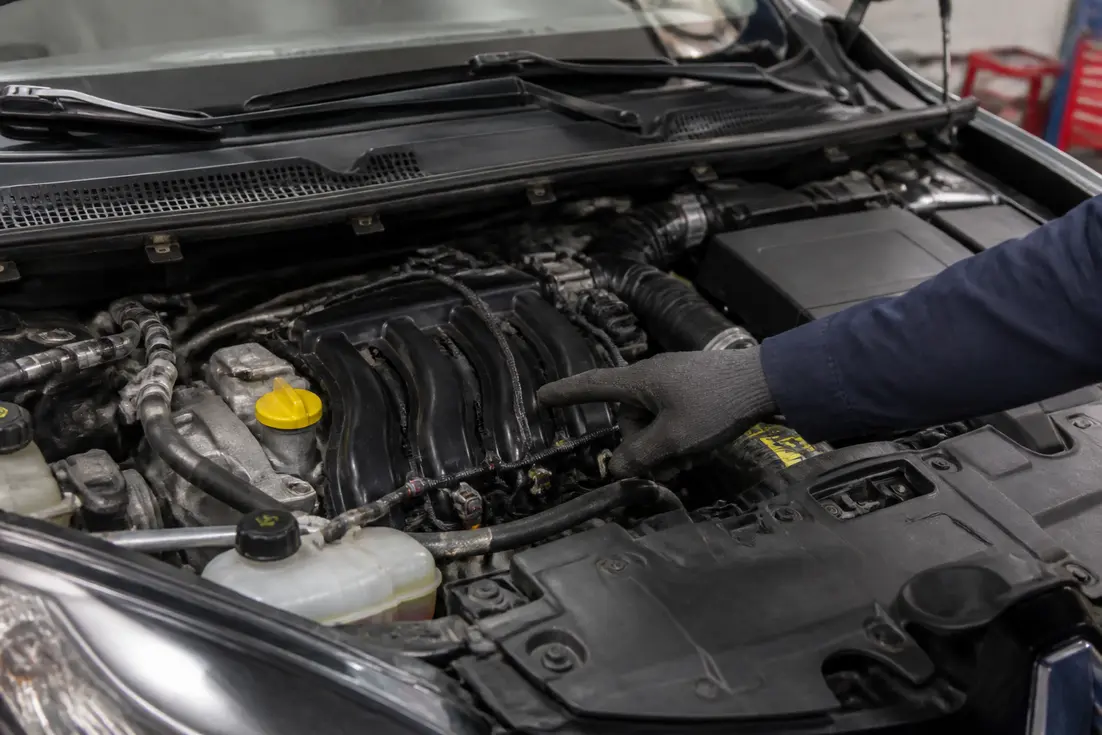

Comment comprendre l’organisation du compartiment moteur de votre Mégane 3 ?
Sous le capot d’une Megane 3, la batterie et le boîtier de fusibles principal se trouvent généralement côté gauche du compartiment moteur. Ces éléments, cruciaux pour le fonctionnement électrique et le démarrage du véhicule, sont souvent dissimulés sous des caches de protection pour les préserver des intempéries et des projections.
Où sont les éléments essentiels: batterie, liquides et fusibles ?
Pour la batterie de votre Mégane 3, cherchez-la souvent sous un cache en plastique, généralement côté droit du compartiment moteur, près du phare passager. Elle assure le démarrage et l’alimentation électrique de tous les systèmes. À proximité, le boîtier de fusibles principal, souvent dissimulé sous un couvercle clipsé, est vital pour gérer l’injection, l’ABS et la ventilation, par exemple.
Côté droit, vous repérerez facilement le réservoir de liquide de refroidissement, dont le niveau doit être régulièrement vérifié, ainsi que celui du lave-glace. Le bocal de liquide de frein, quant à lui, est habituellement situé près du pare-brise, côté conducteur. Ces fluides sont la sève de votre véhicule: il est donc impératif de savoir les identifier et de contrôler leurs niveaux régulièrement.
Les symboles et numéros pour identifier les pièces clés
Les schémas techniques de la Mégane 3, comme ceux que l’on trouve dans les revues techniques ou certains manuels d’atelier, utilisent des numéros pour identifier chaque pièce. Par exemple, le contacteur capot est souvent repéré par le numéro 438, tandis qu’un capteur ultrason peut être le 433.
Renault, comme d’autres constructeurs, emploie une codification alphanumérique spécifique pour chaque composant électrique ou mécanique. Cette nomenclature est liée à sa fonction et à sa localisation. Comprendre cette logique, c’est comme apprendre une nouvelle langue pour votre voiture: cela simplifie grandement la recherche d’une pièce ou le suivi d’un circuit.
Par exemple, sur les Mégane 3 diesel, la résistance de réchauffeur de gazole (repère 449) assure un démarrage sans souci par temps froid en préchauffant le carburant, tandis que l’électrovanne de pression de turbo (repère 436) gère les performances des moteurs turbocompressés.
Où se trouvent les boîtiers de fusibles et relais sur une Mégane 3 ?
La Mégane 3 possède deux boîtiers de fusibles distincts: un sous le capot (pour les fonctions moteur) et un dans l’habitacle, côté gauche de la planche de bord (pour les accessoires). Cette répartition est classique et permet une meilleure organisation des circuits électriques et une protection ciblée des différents systèmes.
Localisation des boîtiers: compartiment moteur et habitacle
Le boîtier de fusibles moteur de la Mégane 3 se situe près de la batterie, côté gauche du compartiment moteur, sous un couvercle clipsé. Il est essentiel car il protège des fonctions vitales de la voiture comme l’injection, le système ABS ou encore la ventilation. Un boîtier relais est également situé à proximité du boîtier principal et alimente des composants critiques tels que le calculateur et le démarreur.
Dans l’habitacle, le second boîtier, souvent placé côté gauche de la planche de bord (derrière un petit cache accessible), gère les circuits moins essentiels à la conduite mais importants pour le confort et la sécurité intérieure. On y trouve par exemple les fusibles des lève-vitres, de l’éclairage intérieur ou encore des prises de courant. Pour accéder à certains fusibles spécifiques, il est parfois nécessaire de retirer un petit cache à droite de la batterie et une plaque noire clipsée, selon les versions.
Comment lire le schéma des fusibles ?
Pour vous guider, un schéma est collé à l’intérieur du couvercle de chaque boîtier de fusibles de la Mégane 3. Ce document est votre carte au trésor: il indique l’implantation de chaque fusible (sa position dans le boîtier) et sa fonction (ce qu’il protège: radio, clignotants, etc.).
Chaque fusible est identifié par un numéro ou un symbole, souvent accompagné de son ampérage. Référez-vous à ce schéma avant toute intervention, car un fusible est conçu pour protéger un circuit spécifique. Utiliser un fusible d’un ampérage incorrect peut entraîner des surcharges ou, pire, des dommages irréversibles à d’autres composants électriques de votre voiture.
Comment diagnostiquer une panne électrique sous le capot de votre Mégane 3 ?
Sur les Mégane 3, l’oxydation des porte-fusibles dans le boîtier compartiment moteur, exposé à l’humidité, peut créer une résistance perturbant l’alimentation sans faire sauter le fusible. Ce problème est une source fréquente de pannes électriques difficiles à identifier, car le fusible en lui-même semble intact.
Quels sont les problèmes électriques courants au-delà du fusible grillé ?
Au-delà du simple fusible défectueux, reconnaissable à son filament interne coupé ou noirci, la Mégane 3 peut souffrir de problèmes plus complexes. L’oxydation des contacts dans le boîtier de fusibles moteur est un classique. En effet, l’humidité s’infiltre et corrode les connecteurs, ce qui augmente la résistance électrique et affaiblit l’alimentation des composants, sans pour autant provoquer un court-circuit franc qui ferait sauter le fusible.
D’autres problèmes peuvent inclure des faux contacts, des câbles dénudés ou sectionnés, des composants électroniques défaillants (capteurs, calculateurs) ou encore des problèmes de masse. La vérification des points de masse accessibles sous le capot, y compris la tresse de masse moteur/caisse, est une étape fondamentale. Un mauvais contact à la masse peut provoquer des dysfonctionnements électriques inexpliqués et des messages d’erreur au tableau de bord.
Les étapes clés pour un diagnostic sécurisé et efficace
Avant toute intervention sous le capot de la Mégane 3 pour un diagnostic électrique, assurez-vous que le moteur est froid, coupez le contact et retirez les clés. Cette précaution simple peut vous éviter des brûlures ou des décharges électriques. Débranchez toujours la borne négative de la batterie avant de manipuler des circuits électriques afin de prévenir tout court-circuit accidentel.
Commencez par une inspection visuelle minutieuse: cherchez des fils abîmés, des traces d’oxydation, des connecteurs desserrés. Un testeur de tension ou un multimètre est un outil indispensable pour vérifier la continuité des circuits, la tension aux bornes des composants et la résistance des fusibles. Si un fusible semble bon, vérifiez quand même son ampérage.
Pour des pannes plus complexes, notamment celles qui touchent le calculateur ou les systèmes de sécurité comme l’airbag, l’intervention d’un professionnel est nécessaire. La sécurité avant tout: le circuit haute tension d’un hybride ou d’un électrique, par exemple, doit être confié à un atelier spécialisé.
Entretien courant: que pouvez-vous faire vous-même sous le capot de votre Mégane 3 ?
Avant toute intervention sous le capot de la Megane 3, assurez-vous que le moteur est froid, coupez le contact et retirez les clés. Cette précaution simple vous évitera des accidents ou des brûlures. Portez également des gants pour protéger vos mains et des lunettes de protection pour vos yeux.
Vérifier les niveaux de liquides: huile, refroidissement, frein et lave-glace
L’entretien le plus simple et le plus courant consiste à vérifier les niveaux de liquides vitaux. Le bouchon de remplissage d’huile moteur et la jauge sont à repérer pour vérifier le niveau, toujours à froid. Le bocal de liquide de refroidissement, le bocal de lave-glace et le bocal de liquide de frein doivent également être inspectés régulièrement. Il suffit souvent d’un coup d’œil pour s’assurer que les niveaux se situent entre les repères min et max.
Si vous constatez une baisse anormale d’un niveau, surtout pour le liquide de frein ou de refroidissement, il faut en chercher la cause sans tarder. Une fuite de liquide de frein peut par exemple être un problème sérieux qui nécessite une intervention immédiate. Le liquide de refroidissement sous pression ne doit jamais être ouvert à chaud, car vous risquez de graves brûlures.
Une fois que le moteur est froid, vous pouvez purger le circuit si nécessaire, en vous référant au manuel technique de votre véhicule pour les spécifications du liquide et la procédure adéquate.
Changer un fusible: la procédure pas à pas et les précautions
Changer un fusible grillé est une opération simple que tout le monde peut faire. Après avoir localisé le boîtier de fusibles concerné et identifié le fusible défectueux grâce au schéma, utilisez la petite pince en plastique généralement fournie dans le boîtier pour extraire le fusible. Un fusible défectueux est reconnaissable à son filament interne coupé ou noirci. Si ce n’est pas évident, un testeur de continuité vous confirmera son état.
Pour le remplacement, il est crucial d’utiliser un fusible du même ampérage et du même type (couleur et forme) pour éviter d’endommager le circuit électrique. Ne jamais, au grand jamais, remplacer un fusible par un modèle d’ampérage supérieur ou par un fil. Cela pourrait entraîner une surchauffe du circuit et, dans le pire des cas, un incendie.
Une fois le nouveau fusible en place, reclipsez bien le couvercle de protection. Une tasse de café posée sur l’aile pendant qu’on travaille sous le capot: c’est le genre d’erreur qu’on ne fait qu’une fois.
Quelles sont les spécificités des schémas selon le moteur et l’année de votre Mégane 3 ?
Un schéma fusibles de version 1.5 dCi de Mégane 3 ne correspond pas à celui d’une 1.6 essence, les emplacements de relais et les ampérages différant. Cette réalité, trop souvent ignorée, est pourtant essentielle pour un diagnostic juste et une intervention sécurisée sur votre véhicule.
Variations entre motorisations essence et diesel
Les véhicules ne sont pas tous identiques, et la Mégane 3 ne fait pas exception. Les motorisations essence et diesel n’ont pas les mêmes besoins électriques ni les mêmes composants. Par exemple, un moteur diesel aura des éléments spécifiques comme une résistance de réchauffeur de gazole, absente sur un modèle essence. Par conséquent, les boîtiers de fusibles et de relais seront agencés différemment, avec des ampérages et des affectations qui varient. Les emplacements des relais, les types de fusibles et même le câblage peuvent être adaptés à chaque motorisation.
De même, les évolutions technologiques au fil des années de production de la Mégane 3 (par exemple de 2008 à 2016) peuvent entraîner des modifications dans l’organisation du compartiment moteur et les schémas électriques. Les options électroniques supplémentaires, les changements de fournisseurs pour certains composants, ou les améliorations des systèmes embarqués peuvent influencer la configuration des fusibles et des relais. C’est pourquoi il est essentiel de ne jamais se fier à un schéma générique.
Pourquoi un schéma spécifique à votre version est indispensable ?
Seul un schéma spécifique à votre version précise de Mégane 3 (année de fabrication, motorisation, finitions) vous garantira une identification correcte des composants. Tenter de diagnostiquer une panne ou de changer un fusible en se basant sur un schéma non adapté, c’est comme chercher une aiguille dans une botte de foin, et c’est risqué.
Le manuel d’utilisation de votre véhicule est le premier document à consulter. Si ce n’est pas suffisant, une revue technique automobile (RTA) dédiée à votre modèle précis est l’outil le plus fiable. Ces documents détaillent l’emplacement des boîtiers, les schémas des fusibles et la signification des symboles et des numéros. En l’absence de ces informations, une erreur peut avoir des conséquences fâcheuses, comme endommager des circuits électriques coûteux ou créer un court-circuit. Prenez donc le temps de vous procurer le bon document avant de mettre les mains dans le moteur.
Ainsi, armé d’un schéma précis et conscient des points sensibles comme l’oxydation des porte-fusibles, vous aborderez l’entretien et le diagnostic de votre Mégane 3 avec plus de sérénité.
